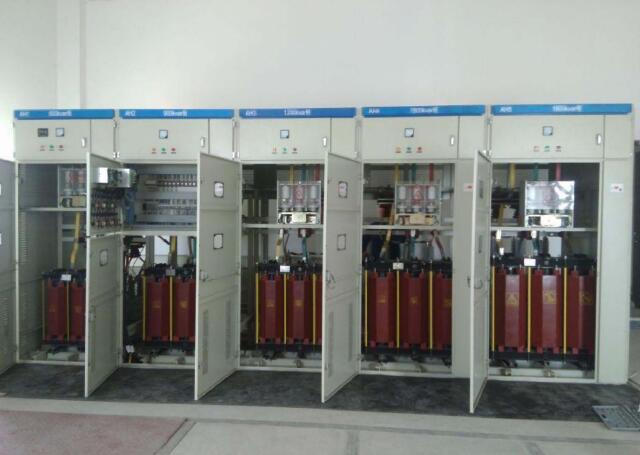

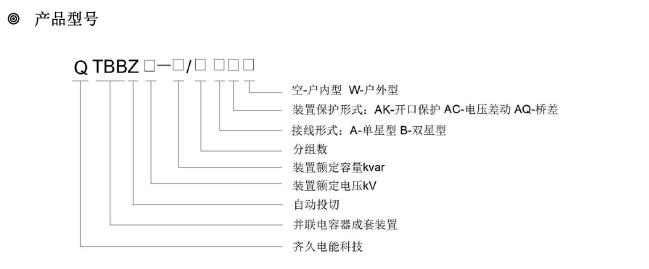

QTBBZ系列高压无功自动补偿装置主要由投切开关、电容器、电抗器、电流互感器、放电线线圈等器件及智能控制器组成。装置可以有效地补偿无功功率，降低网络损耗，提高电能质量。装置可根据客户需求采用户内或户外结构。户内可采用柜式、框架式，户外可采用箱式、围栏式。
适用于中、髙压变配电系统的无功自动跟踪补偿。
技术指标
◊额定电压：6kV、10kV、25kV、35kV、
◊额定频率：50Hz
◊'额定容量：50~30000kvar
◊交流电压取样：100V/220V(PT二次侧电压)
◊交流电流取样：。〜5A(1A)
◊电容组数：1〜8组
◊投切方式：接触器投切、断路器投切
◊装置各回路对地绝缘电阻：国标
◊执行标准
•GB50227《并联电容器装置设计规范》
•DL/T604《高压并联电容器装置订货技术条件》

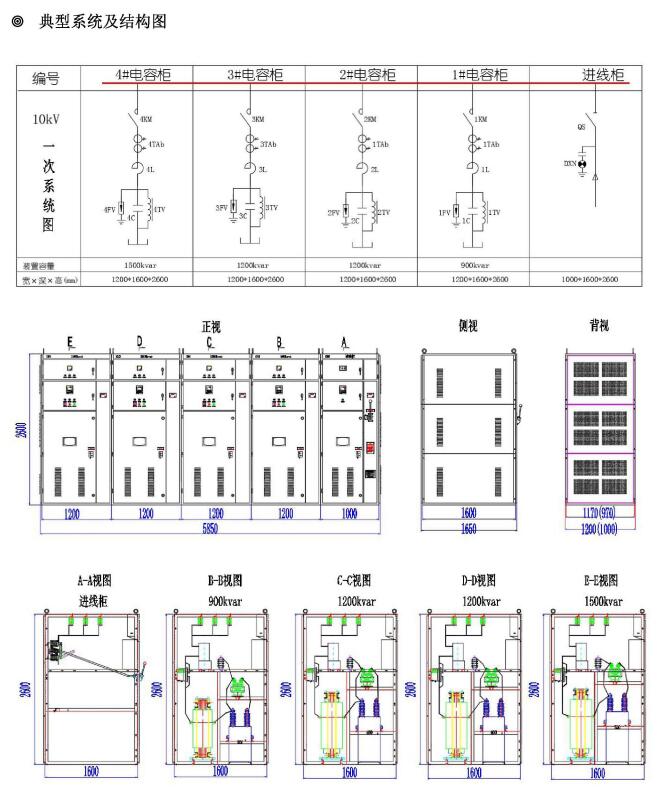

功能特点
◊装置跟随系统无功变化，自动分组投切电容器，使功率因数稳定在预期的范围内。
◊电容器采用等容或差容分组，实现多级自动调容，满足系统重载、轻载、空载等不同负荷率下的无功补偿需求。
◊配置电容器微机综合保护装置实现每组电容器支路的过流保护、速断保护和开口三角电压保护O当某组岀现故障时可自动切除该组电容器并闭锁，不影响整套装置的正常运行。
◊每组电容器设有专用放电线圈，在断电后5S内将剩余电压降至50V以下。
◊每组电容器设有容性避雷器，起雷击过电压和操作过电压保护。
◊根据现场不同的负荷状况，选择合适的电抗率，以限制合闸涌流和抑制高次谐波。
◊多种控制物理量：电压、无功功率、功率因数、时段等，满足不同现场工况的补偿需要。
◊可实时显示主变低压侧电压、电流、功率因数、无功功率、电容器投切状态和报警保护信息。
◊具有多重保护功能：过压、欠压、失压、过流、缺相、谐波超限、电容器lOmin等保护。
◊配有RS232或RS485数据通信接口，可与变电站综合自动化系统相配合实现“四遥”功能。
◊具有户内、户外两种结构，满足变电站新建、扩建、改造等不同安装环境的需要。
