QAPF低压有源电力滤波装置
QAPF有源电力滤波器是一种低压电能质量综合治理装置，选用全控型开关器件IGBT作为核心元件，结合了电力电子技术、自动控制理论、瞬时无功理论、快速傅里叶变换等******技术和方法，是同时治理电网谐波、无功和不对称最理想的选择。
工作原理为：首先检岀三相负载电流，然后分析岀其中的谐波和无功成分，通过控制APF输岀电流，使之等于负载中谐波或无功电流，最终使无功需求、谐波含量以及不对称度均达到预期要求，实现电能质量综合治理。
适用于商建、医院、数据中心、通讯等现代建筑，大量LED、变频器、调光灯、空调设备的谐波污染和无功补偿的用电场合。
功能特点
◊实时跟踪动态补偿
采用基于瞬时无功功率理论和谐波电流补偿技术，实时检测谐波电流，通过瞬时电流跟踪控制，实现谐波电流动态补偿，自动跟踪负载谐波变化，具有高度的可控性和快速响应性。
◊优异的补偿特性
补偿性能不受系统阻抗的影响，可消除与系统阻抗发生谐振的危险。也可以用来抑制供电系统中因谐波引起的系统谐振。
◊灵活的补偿方式
一机多能，不仅能治理谐波，而且能补偿无功，提高功率因数。即可对单个谐波源独立补偿，也可对多个谐波源集中补偿。治理谐波时还可以实现对指定次谐波进行处理。
◊DSP智能监控
DSP高速检测和运算确保谐波检测和补偿精度有效；兼具智能监控功能，装置操作灵活，运行参数、工作状态一目了然，故障自动诊断；具备远程通讯接口，可通过PC机实时监控。
◊******的功率变换设计

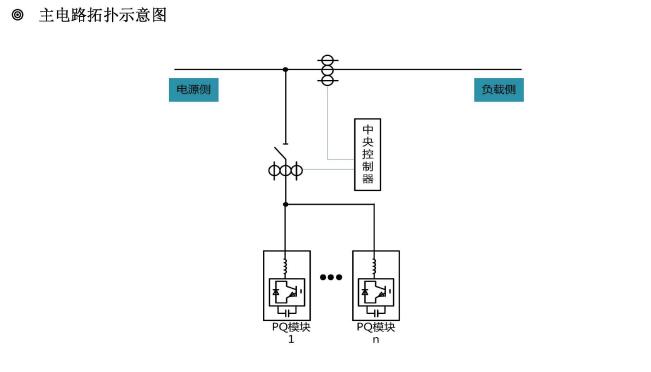

采用****的IGBT高频开关器件，主电路为桥式全控PWM变流器，具有体积小、效率高、可靠性高的特点，******的多重化技术实现了整机容量的扩展。
◊标准化模块设计
